Mesures du contrôle de volume V1



Préambule :

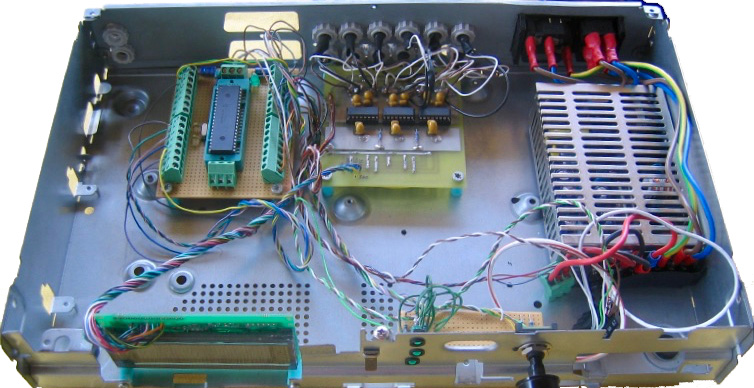

Le contrôle de volume nommé V1 est le prototype de la série qui lui succédera. Il a été construit en 2007 dans le but de valider le bien-fondé portant sur le choix des PGA2310 comme volume actif à canaux multiple



A cette époque je ne disposais pas d’outils performant capable de d’effectuer des mesures précises. L’appréciation ne se faisait que de manière auditive et souvent par comparaison.



A ce jour ce prototype n’existe plus à l’exception des alimentations ainsi que de la carte PGA dénuée de toutes connections. Des mesures sont alors effectuées uniquement sur les alimentations



Alimentation à découpage :



La première élaboration du prototype passe par l’utilisation d’une alimentation à découpage type TRACOPOWER. Celle-ci assure :



  • +5Vdc pour le PIC, les PGA (Digital) et l’afficheur VFD
  • +/-15Vdc pour les PGA (Analogique)

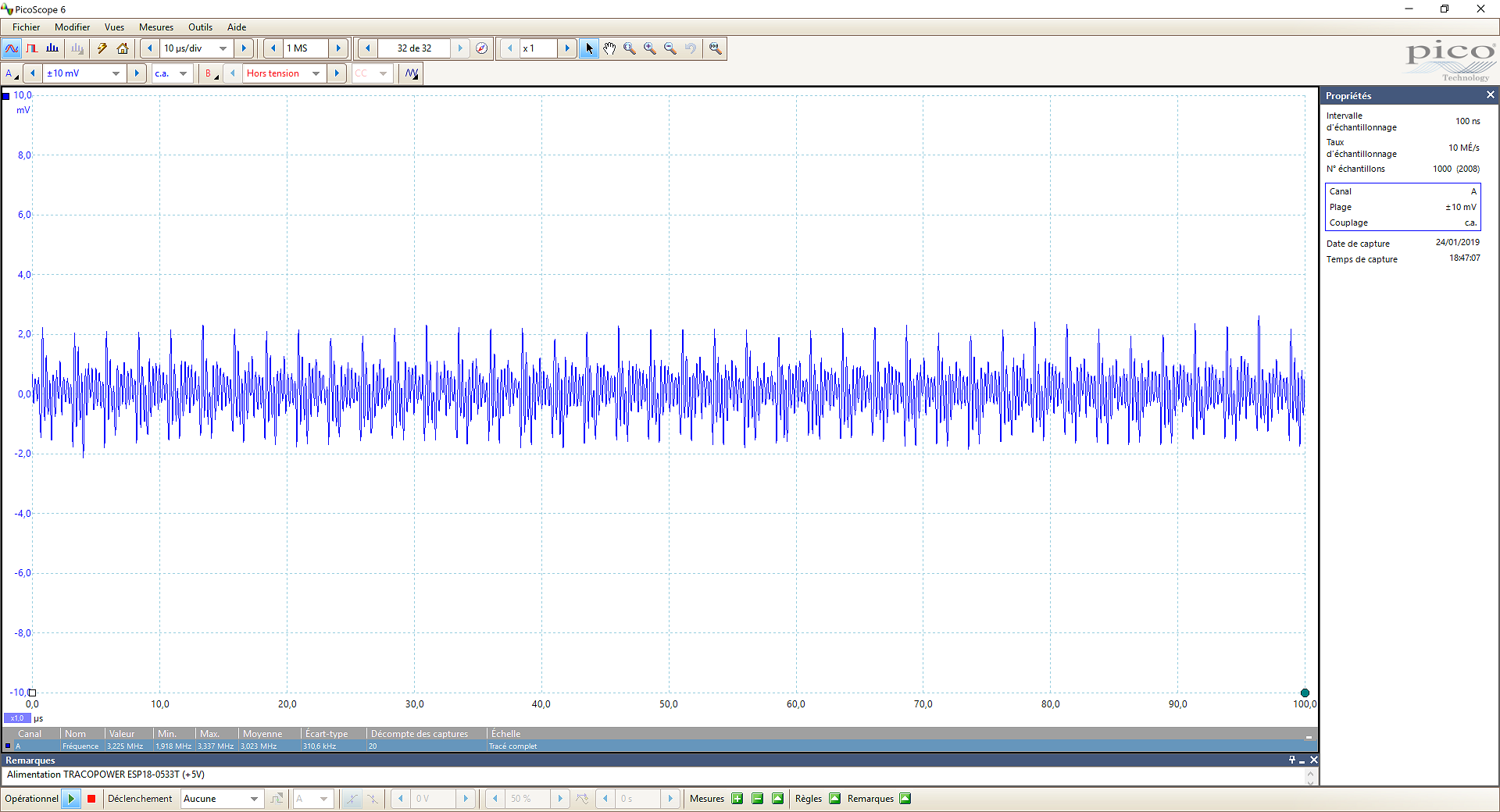

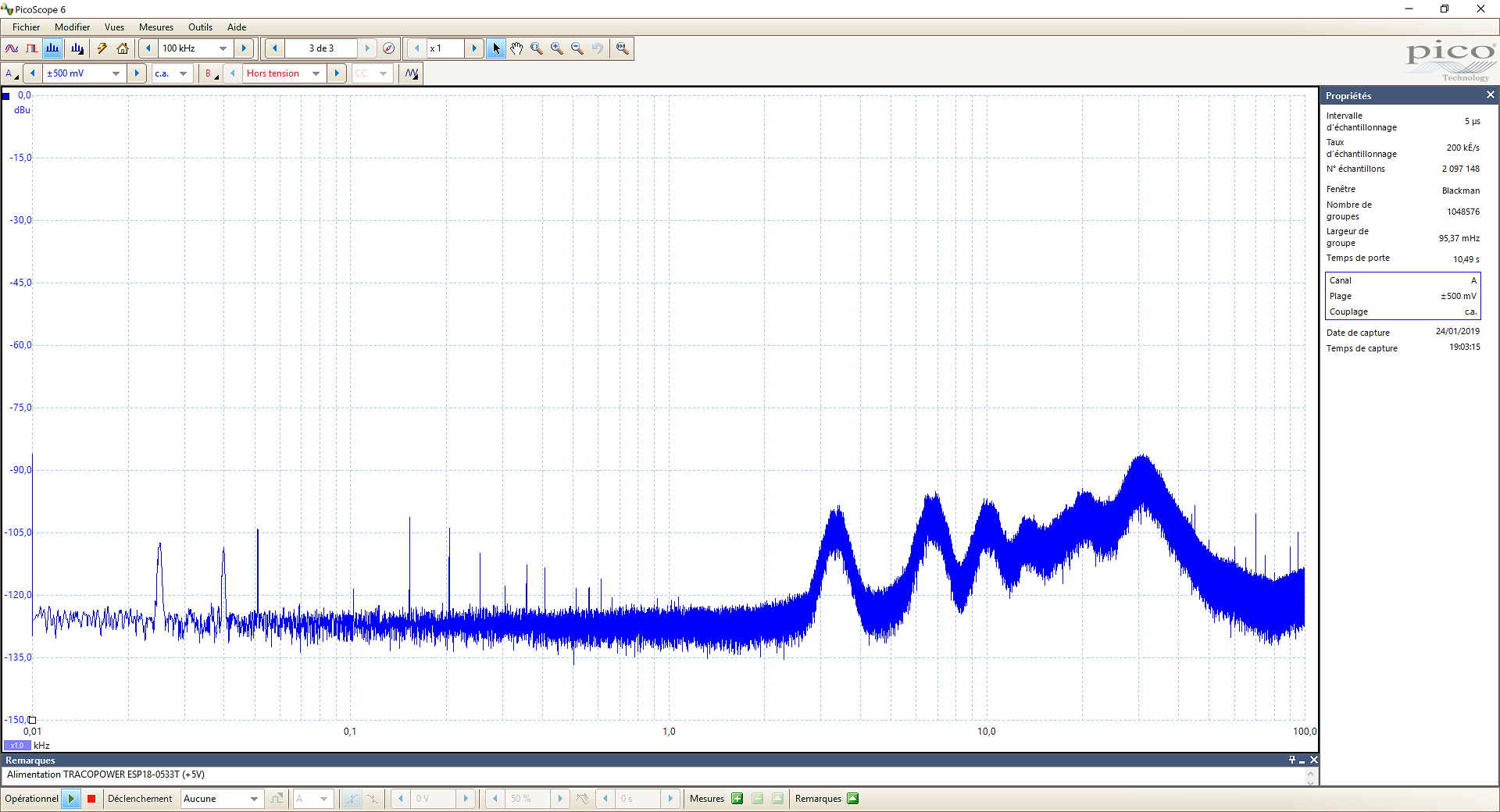

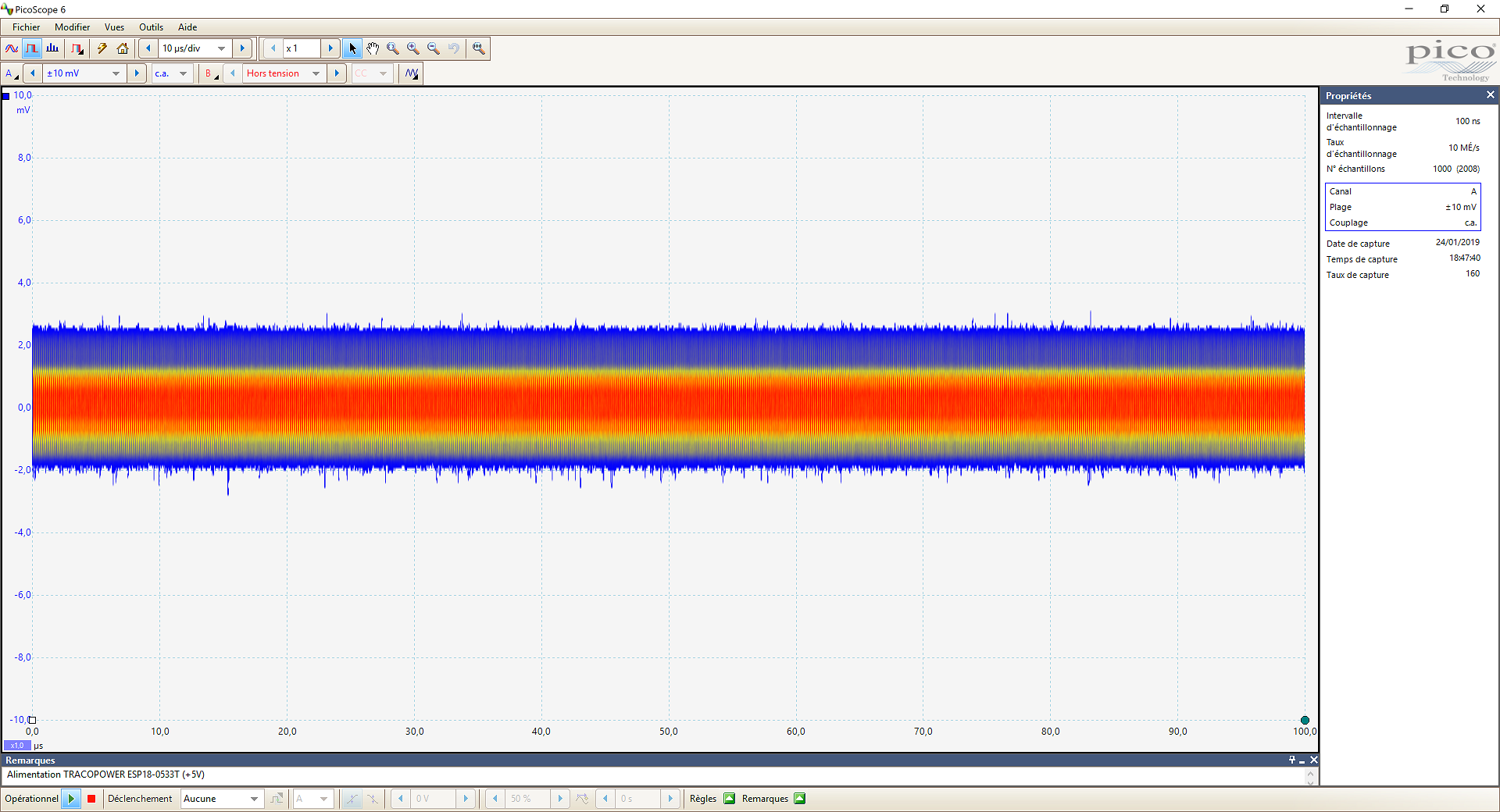

En ce qui concerne les mesures du 5V avec l’oscilloscope, l’ondulation est très acceptable (+/-2mV) , le niveau de bruit est globalement bon (-120dB), le filtrage du 50Hz n’est pas parfait et de forte perturbations sont présentes à partir de 3KHz jusqu’à 30KHz.

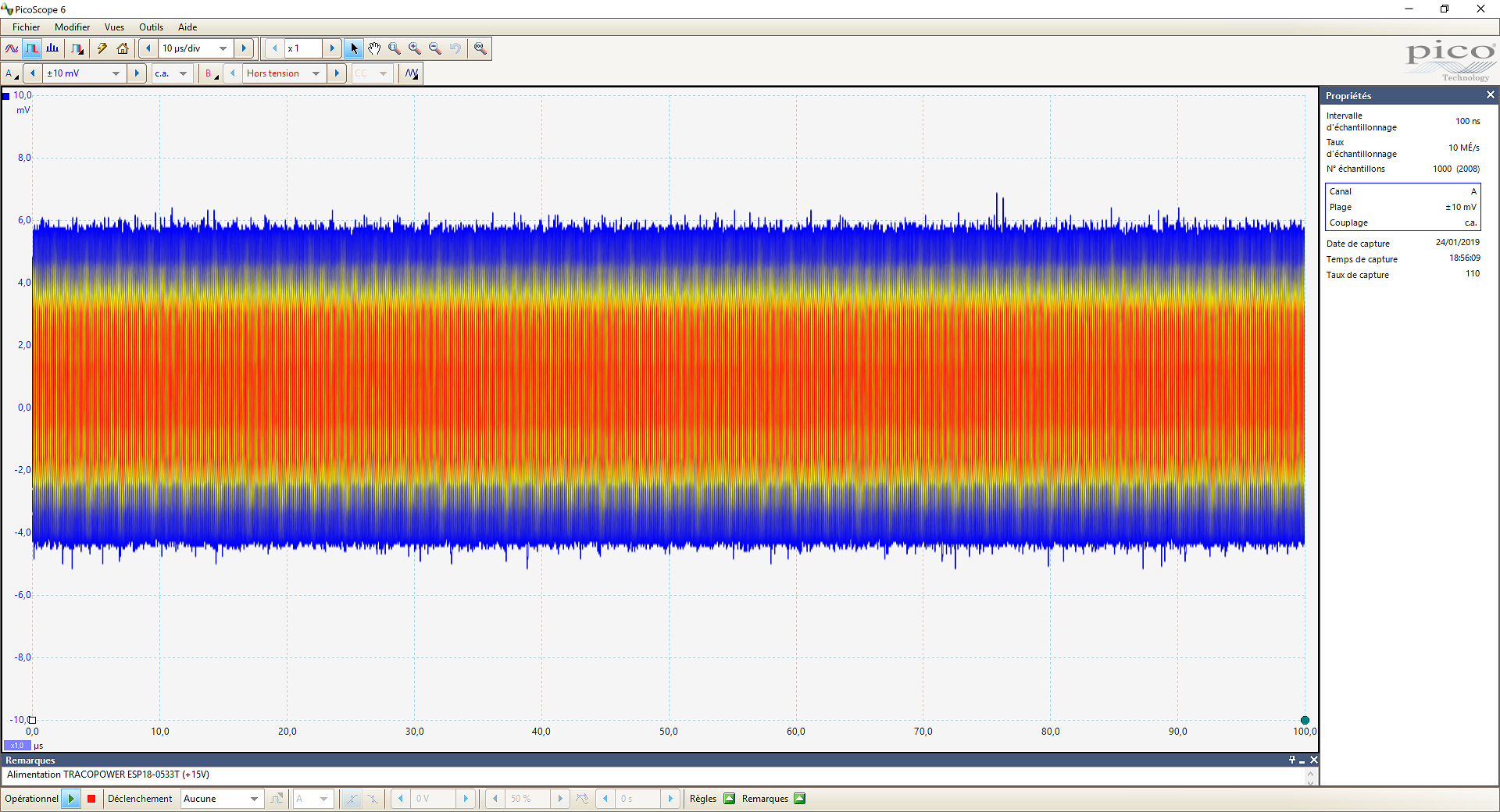

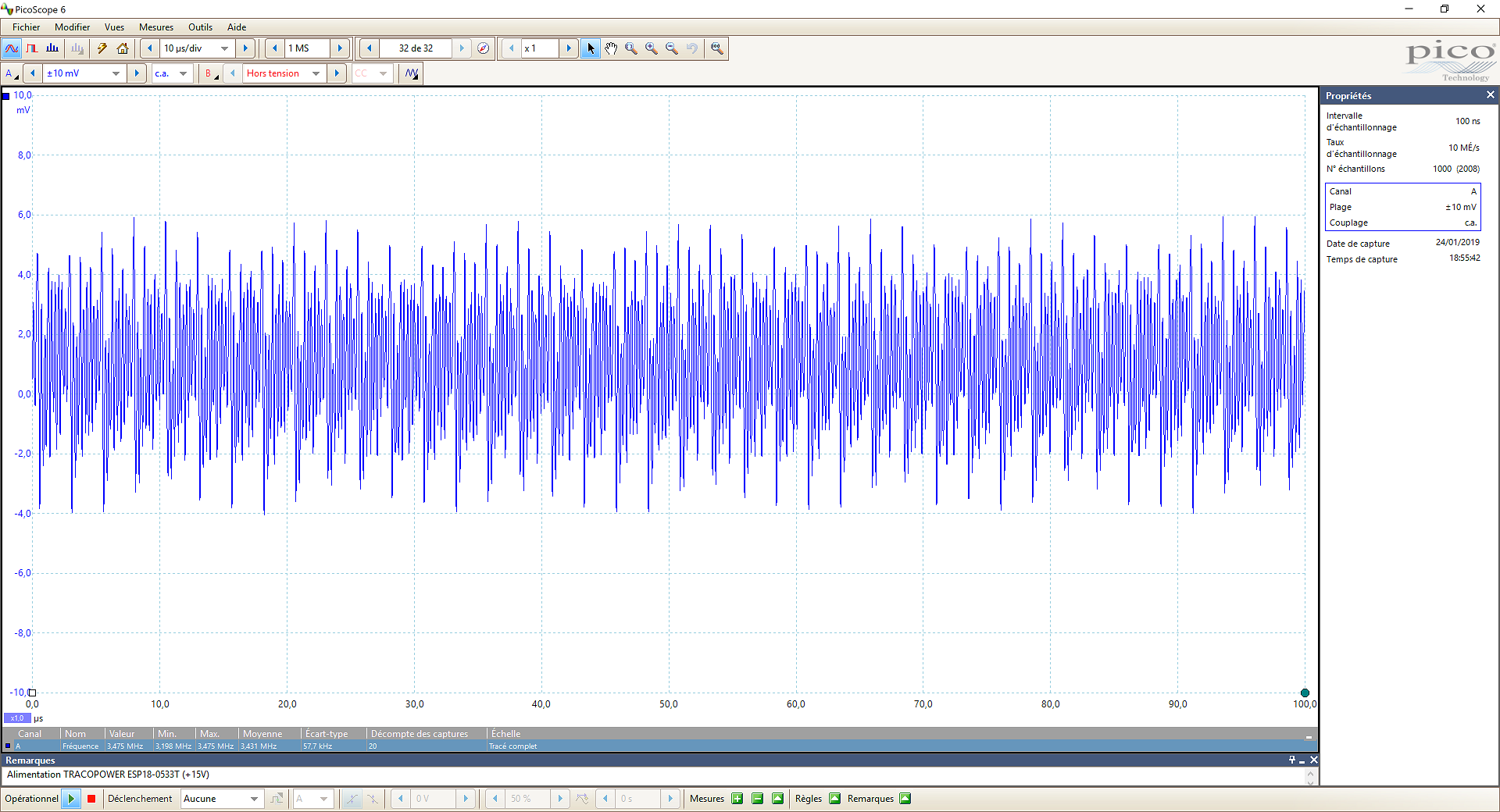

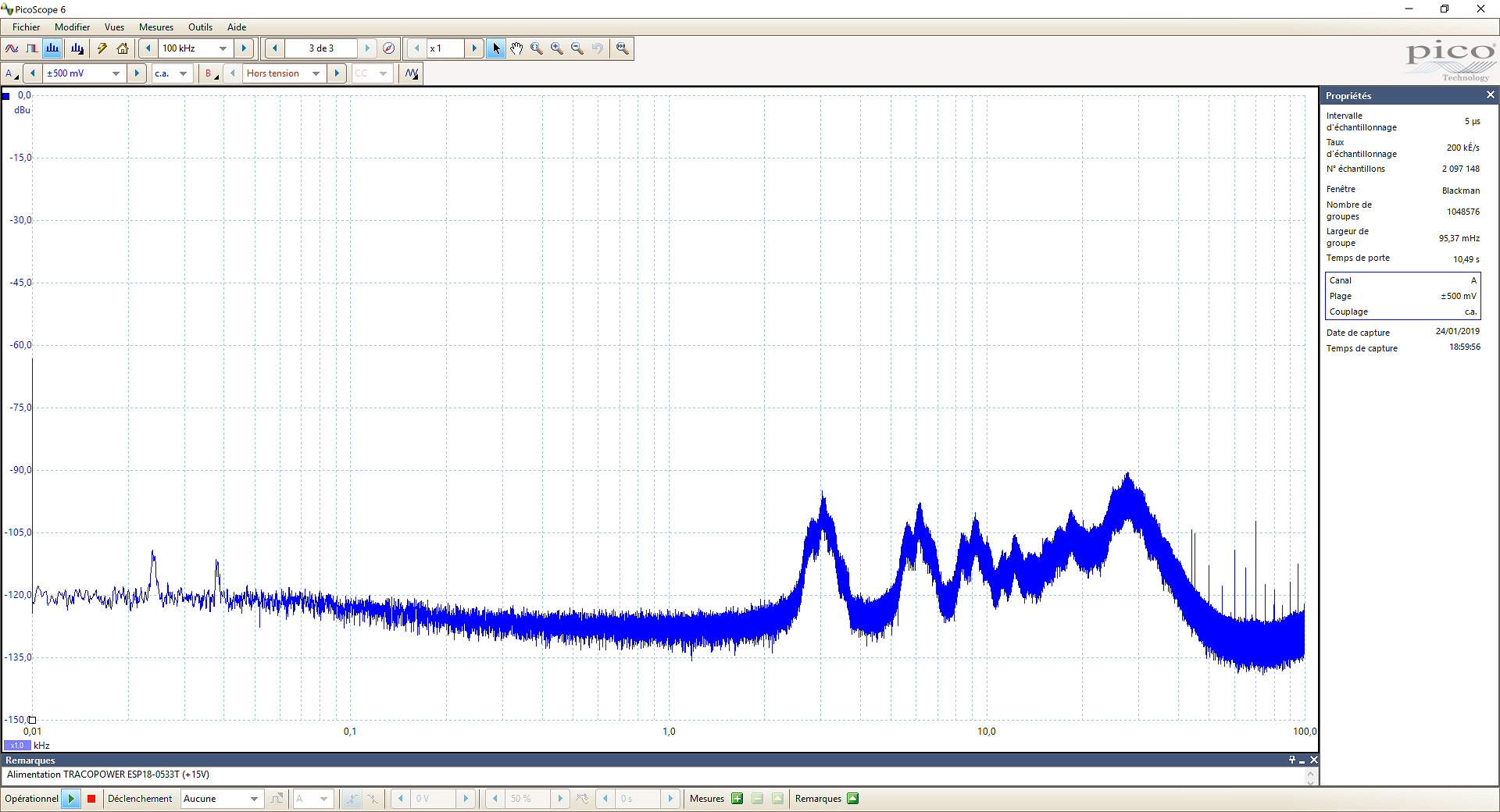

Pour ce qui est du +/-15V, l’ondulation est plus importante (+/-6mV) , le niveau de bruit est globalement bon (-120dB), le filtrage du 50Hz est bon (Assez surprenant vs 5V)  et comme sur le 5V de forte perturbations sont présentes à partir de 3KHz jusqu’à 30KHz.

Dans la pratique il y a du souffle sur la sortie des PGA et la qualité des alimentations est mis en cause.

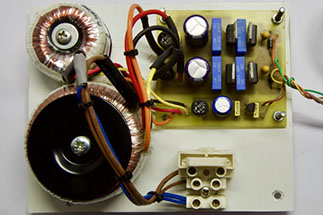

Alimentation Linéaire :



Dans un deuxième temps et afin de réduire le bruit (souffle) en sortie des PGA, une alimentation linéaire est conçue afin d’assurer :



  • +5Vdc pour le PIC, les PGA (Digital)
  • +/-12Vdc pour les PGA (Analogique)



Du fait de l’intensité élevé demandé par l’afficheur (1A), le 5Vdc est fournis par la TRACOPOWER.

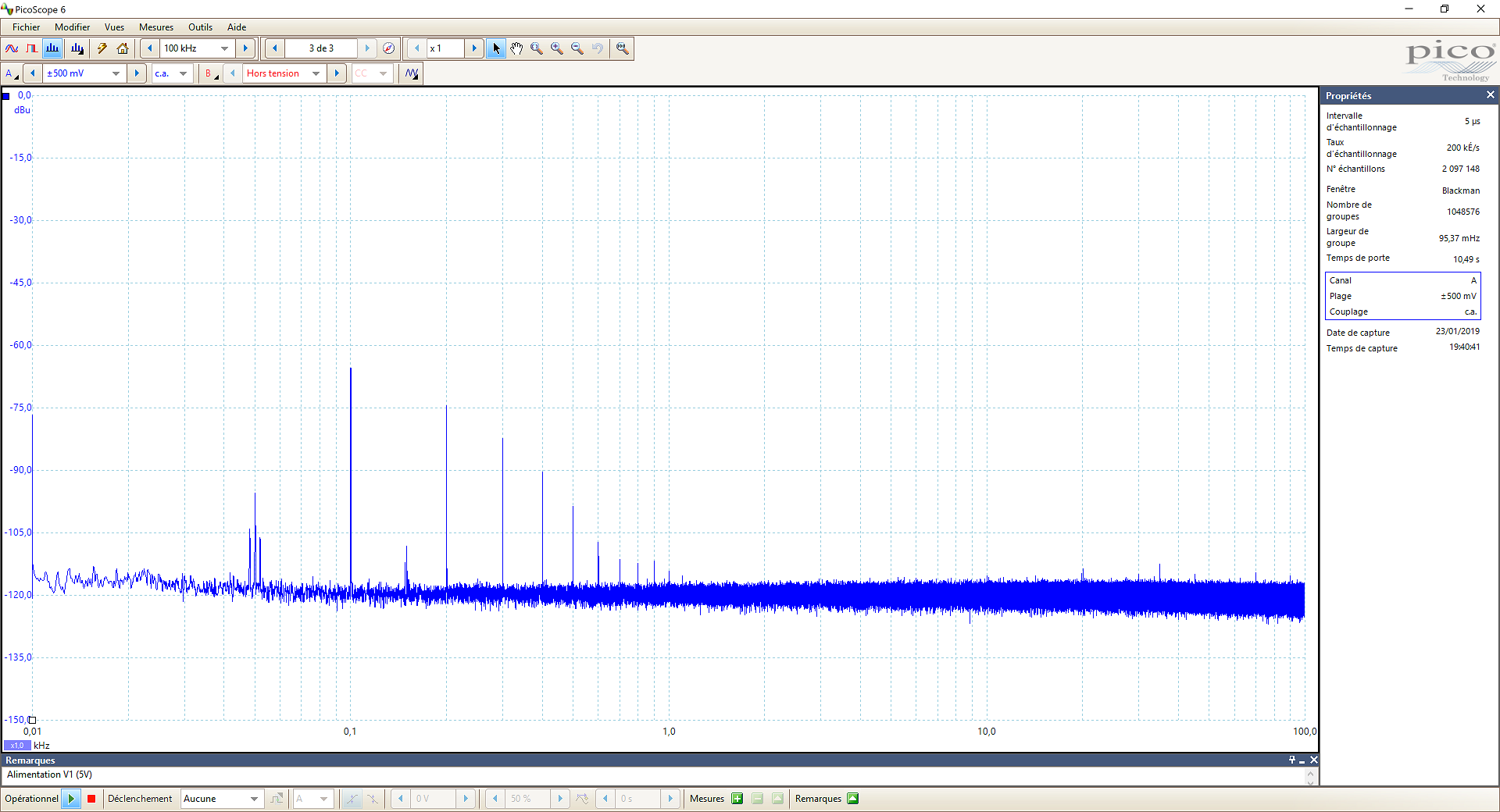

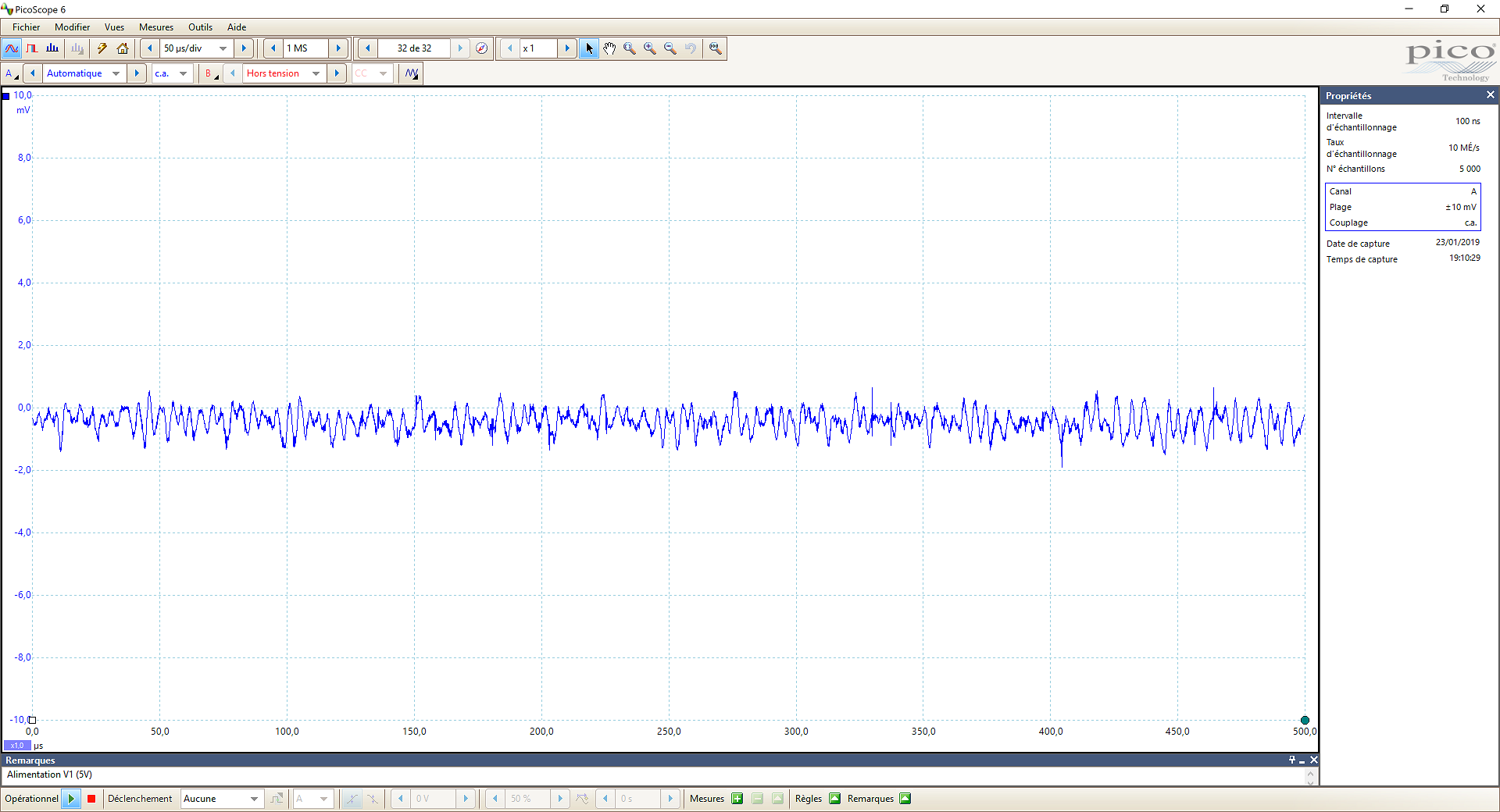

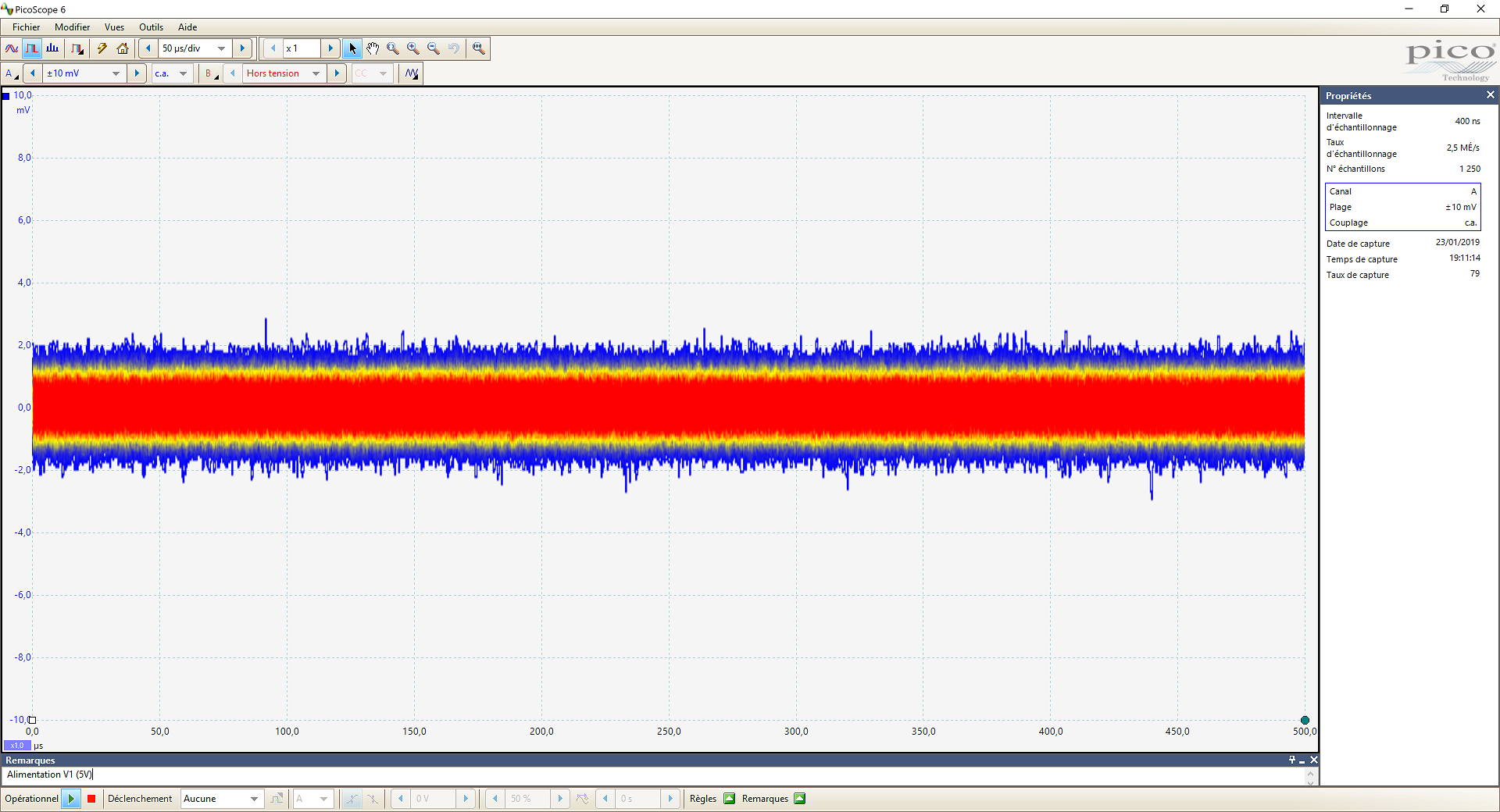

En ce qui concerne les mesures du 5V avec l’oscilloscope, l’ondulation est très acceptable (+/-2mV) , le niveau de bruit est bon (-120dB), seul le filtrage du 100Hz n’est pas optimal mais globalement le bruit est très acceptable.

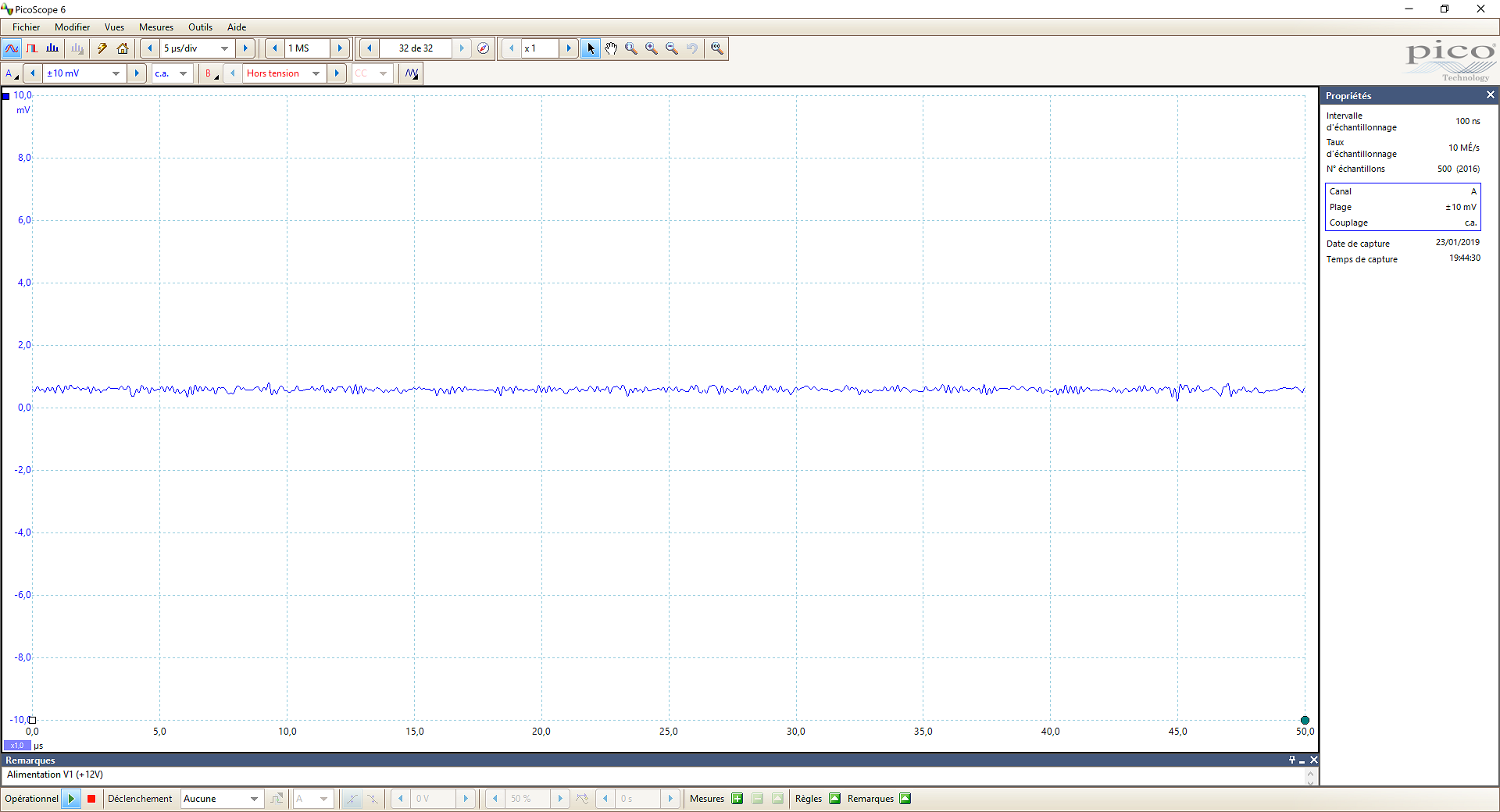

Pour ce qui est du +/-12V, l’ondulation est encore plus faible (+/-1mV) , le niveau de bruit est bon avec -120dB<1KHz puis 135dB >1KHz), le filtrage du 50Hz et du 100Hz est parfait. A partir de 10Khz de petite perturbations apparaissent d’un niveau inférieur à -105dB. Le filtrage haute fréquence serait éventuellement à optimiser.



On note tout de même un phénomène étrange à 1KHz que je ne sais expliquer si ce n’est un effet entre les deux régulateurs en série.  Mais pas vraiment dérangeant en soit.



Conclusion :



Compte tenu des résultats obtenu sur les alimentations et de l’expérience que j’ai des versions V2 et V3 je dirais que si des mesures devaient être réalisés sur cette version assemblée le résultat serait très proche de la version V2.



Peut-être qu’un jour je réutiliserais ce circuit imprimé et je ferais alors quelques mesures.
